Toitures

La société Phonotech met à disposition des systèmes acoustiques en toiture pré-étudiés, offrant de très hautes performances en abaissement et absorption acoustique.
  • Abaissement acoustique (dB)
    Rw 50 | RA 46 | RA,tr 38
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    184 mm
  • Poids total
    43,12 kg/m²

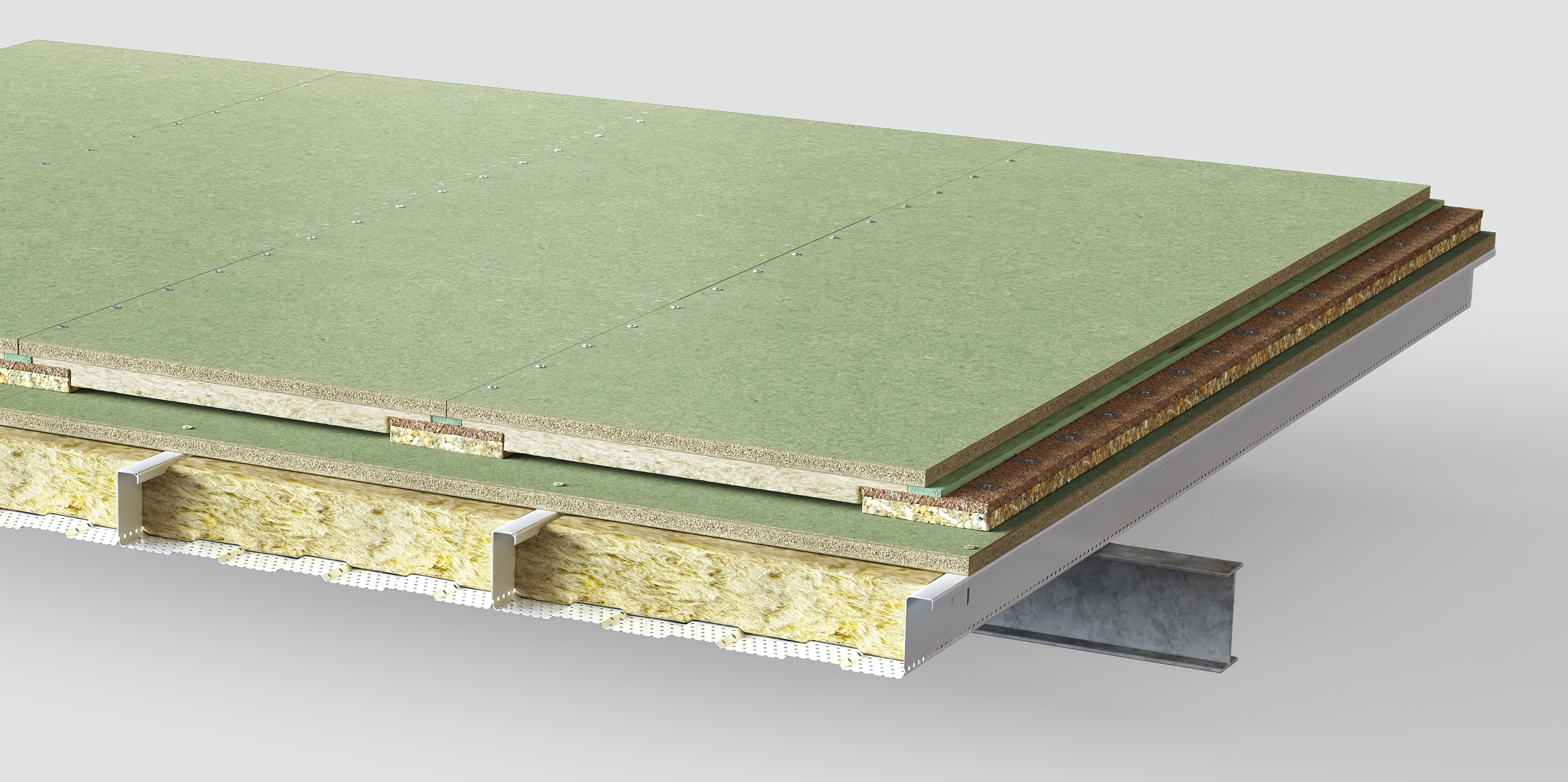

TP90-DK40

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22mm
  • Panneaux acoustiques PHONOTECH DK40

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 52 | RA 46 | RA,tr 39
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    194 mm
  • Poids total
    44,33 kg/m²

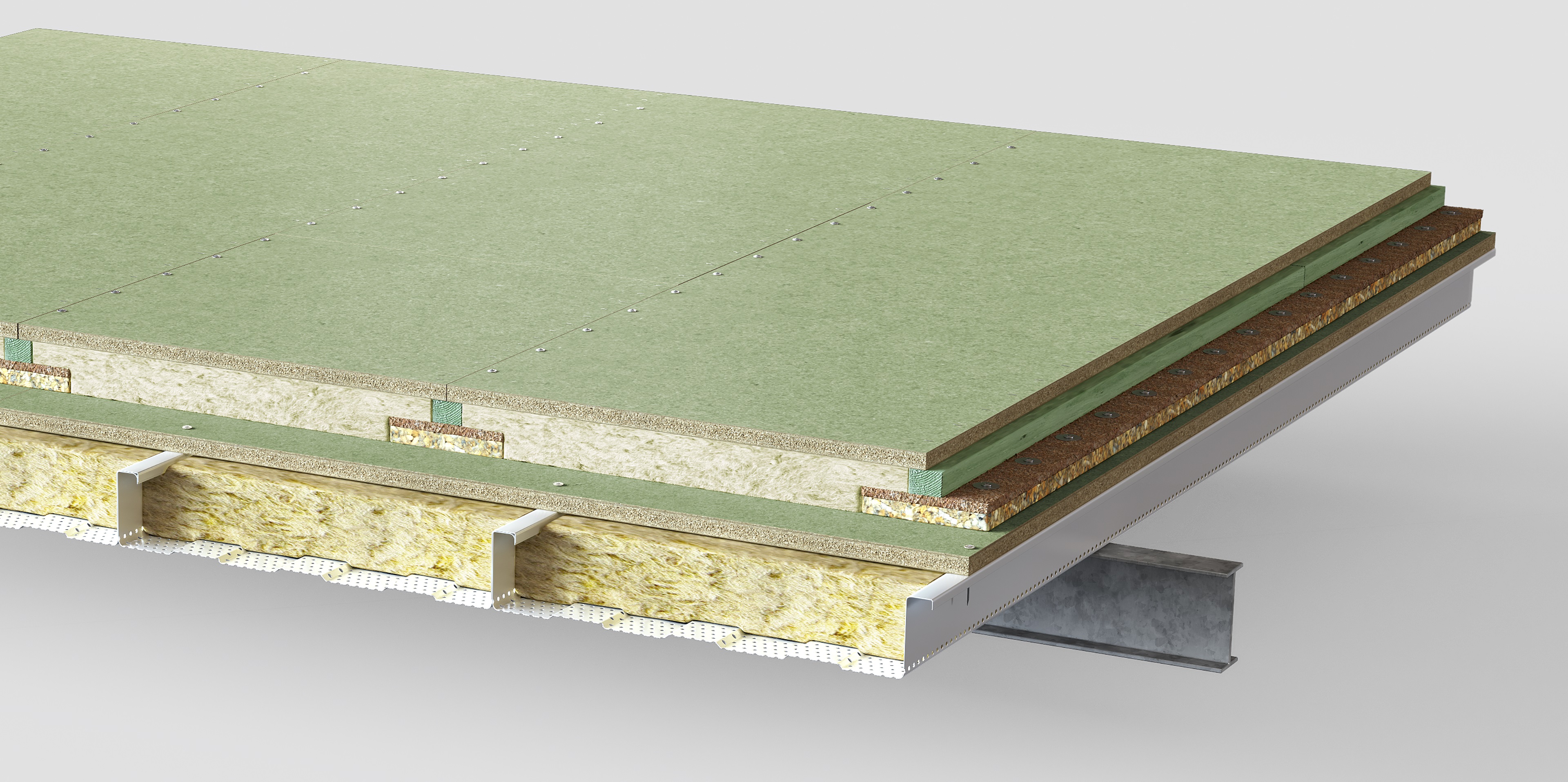

TP90-DK60

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22mm
  • Panneaux acoustiques PHONOTECH DK60

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 53 | RA 49 | RA,tr 42
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    214 mm
  • Poids total
    45,81 kg/m²

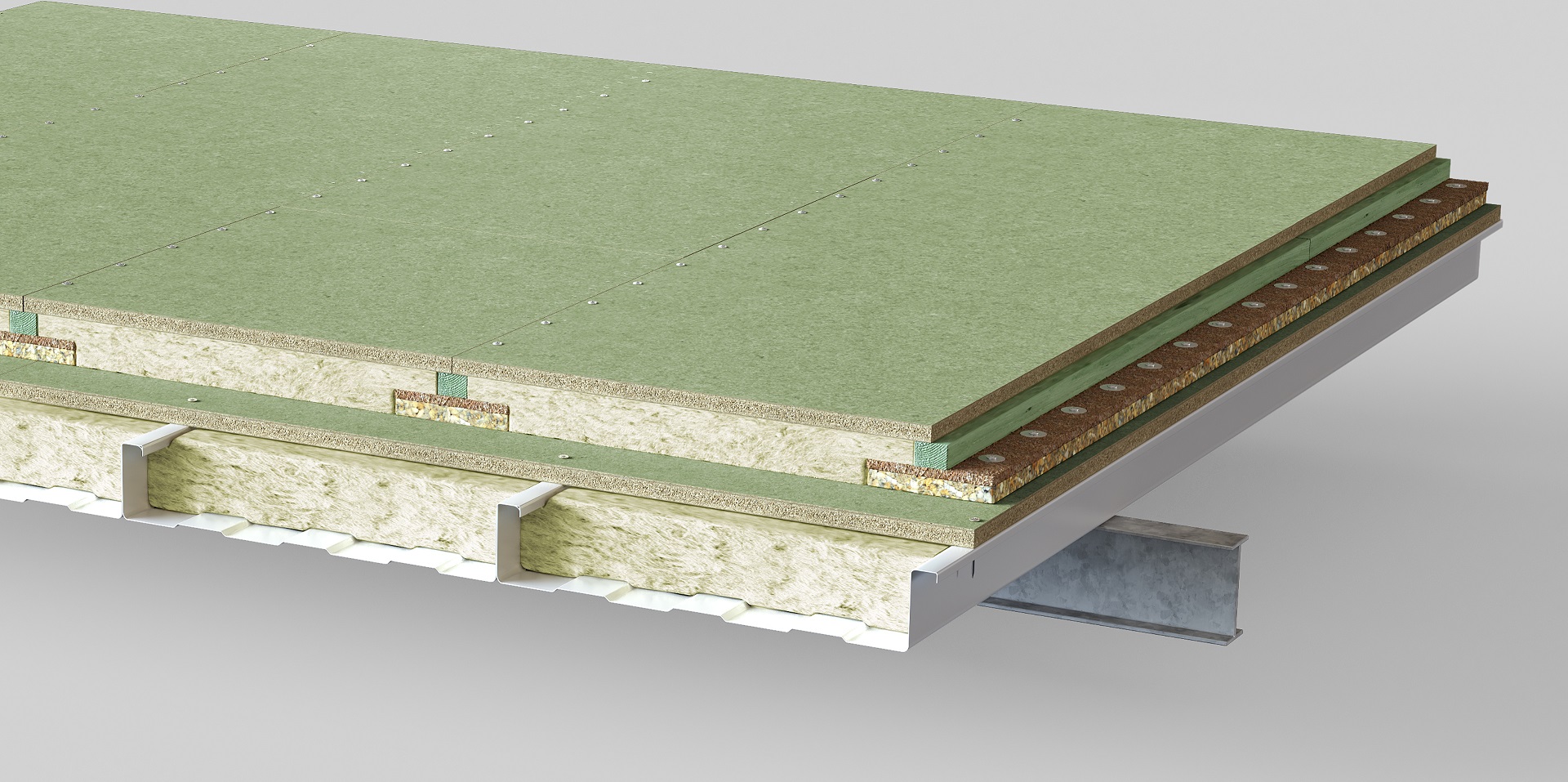

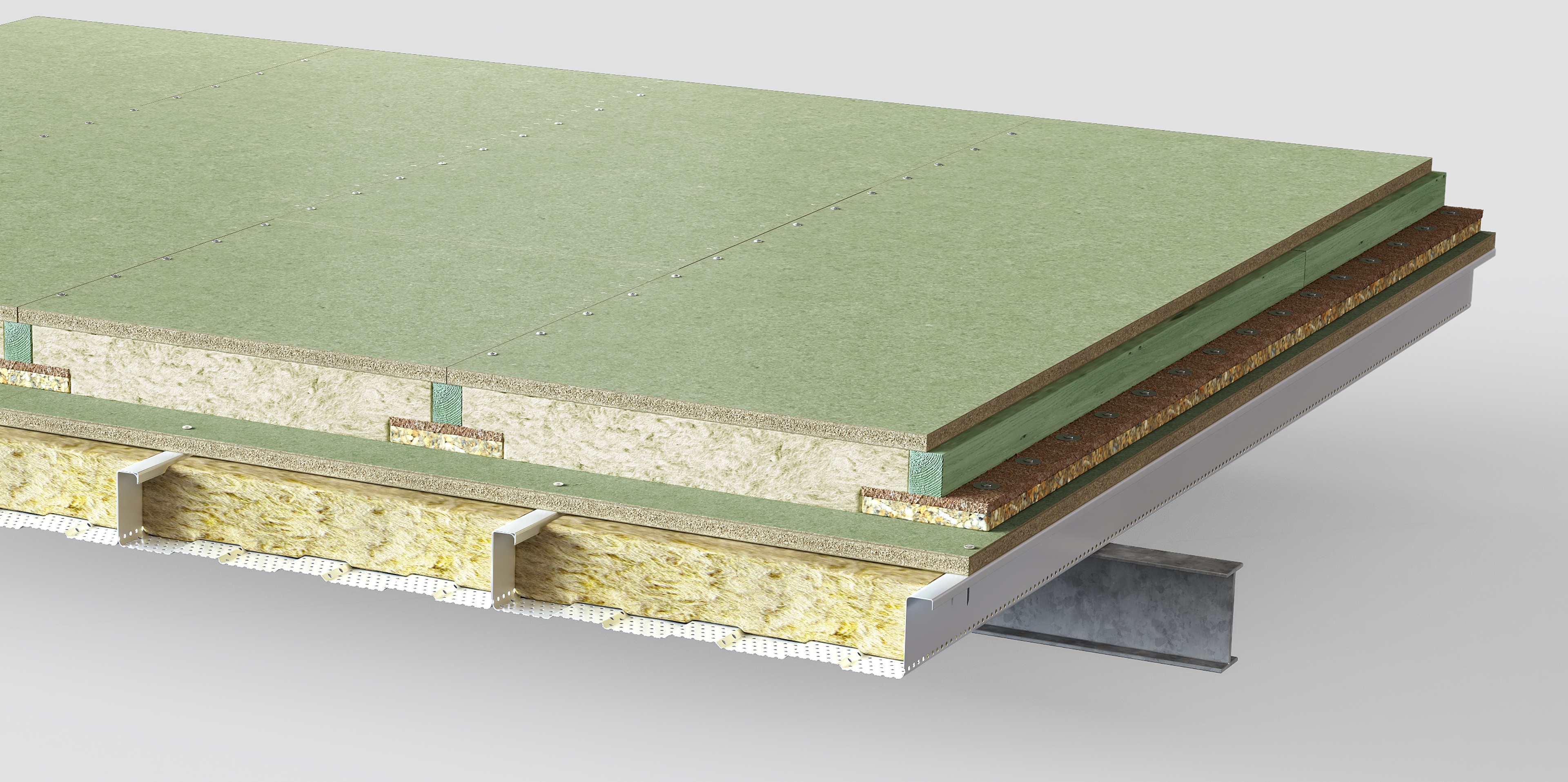

TP90-DK80

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22mm
  • Panneaux acoustiques PHONOTECH DK80

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 57 | RA 50 | RA,tr 42
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    234 mm
  • Poids total
    47,29 kg/m²

TP90-DK100

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK100

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 54 | RA,tr 47
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    254 mm
  • Poids total
    48,78 kg/m²

TP90-DK120

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK120

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 60 | RA 56 | RA,tr 49
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    274 mm
  • Poids total
    50,29 kg/m²

TP90-DK140

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK140

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 61 | RA 54 | RA,tr 46
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    294 mm
  • Poids total
    51,74 kg/m²

TP90-DK160

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK160

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 61 | RA 57 | RA,tr 47
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    314 mm
  • Poids total
    53,23 kg/m²

TP90-DK180

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK180

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 62 | RA 55 | RA,tr 47
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    334 mm
  • Poids total
    54,72 kg/m²

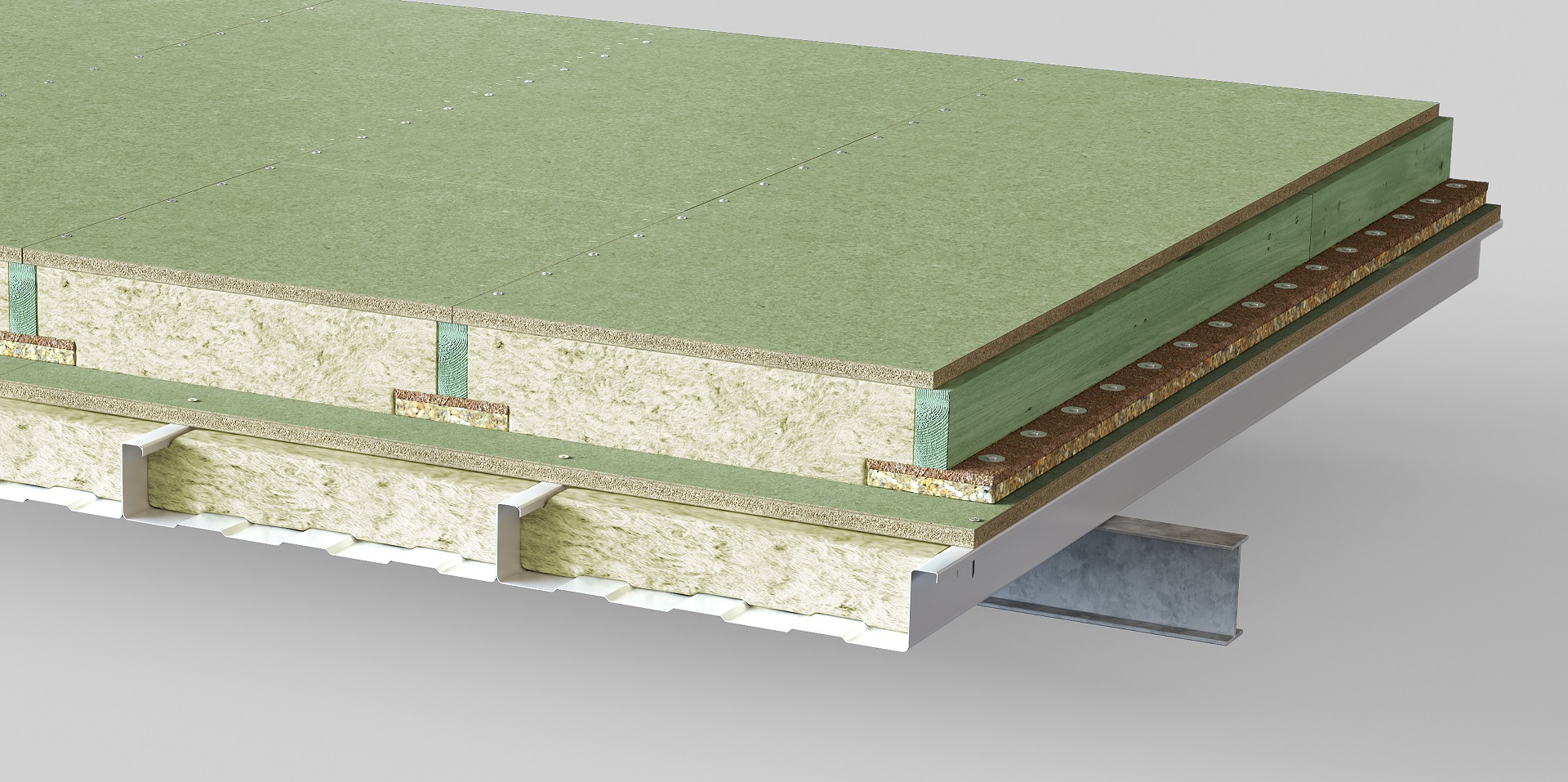

TP90-DK200

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK200

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 62 | RA 57 | RA,tr 51
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    354 mm
  • Poids total
    55,05 kg/m²

TP90-DK220

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK220

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 64 | RA 59 | RA,tr 53
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    296 mm
  • Poids total
    64,67 kg/m²

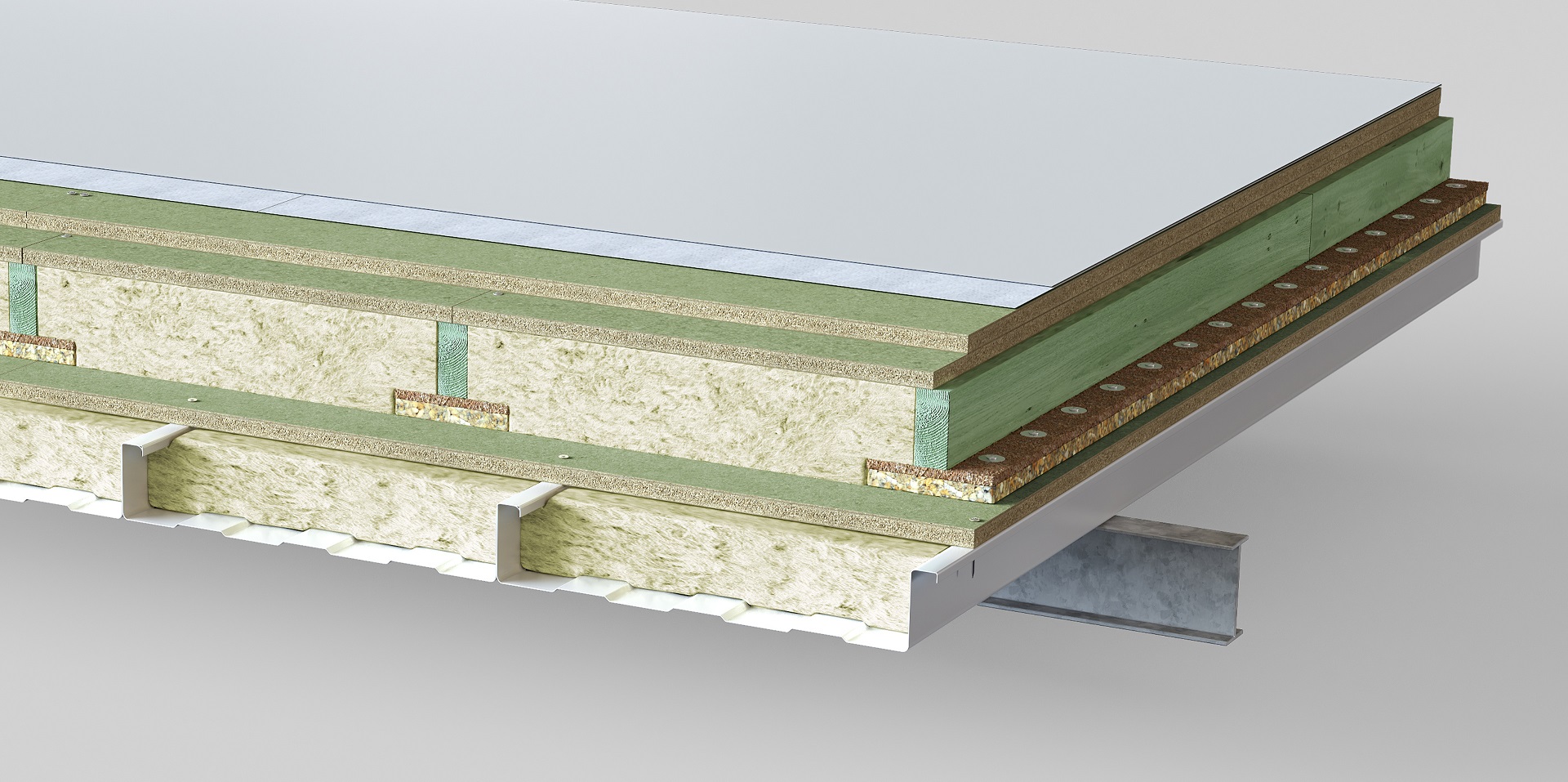

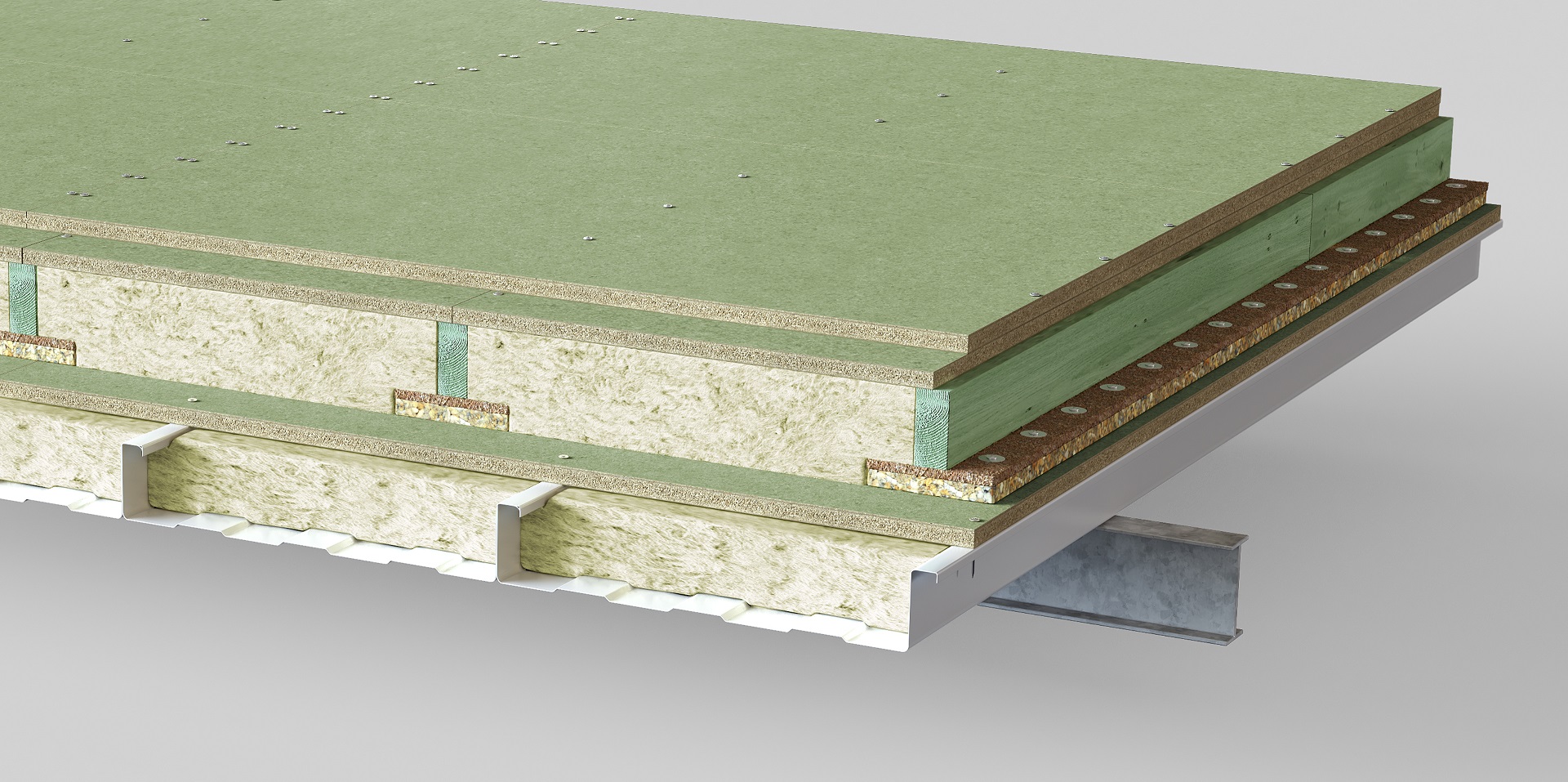

TP90-DK140-PB

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK140
  • Panneaux agglomérés CTBH P5 ép. 22 mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 64 | RA 59 | RA,tr 53
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    290 mm
  • Poids total
    64,67 kg/m²

TP90-DKF140-FCB

  • Plateaux perforés 90/500
  • Isolant panolène bardage ép. 90mm
  • Panneaux fibre-ciment ETERSPAN ép. 18mm
  • Panneaux acoustiques PHONOTECH DKF140
  • Panneaux fibre-ciment ETERSPAN ép. 18mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 83 | RA 81 | RA,tr 74
  • Performance en absborption
    Alpha W : 1,00
  • Epaisseur totale
    1170 mm (sans le système kalzip)
  • Poids total
    116 kg/m² (sans le système kalzip)

TP90-DK140-UArena

  • Plateaux perforés 90/500
  • Isolant phonique laine de roche ép. 100mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Pare vapeur bitumineux fixé mécaniquement
  • Isolant laine de roche ép. 200mm 40kg/m³
  • Poteaux en acier
  • Panne métallique
  • Feutre bardage ép. 50mm
  • Tôle d’acier nervuré é. 1 mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques Phototech DK140
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Etanchéité PVC fixée mécaniquement *
  • Isolant laine de verre ép. 50 mm *
  • Système Kalzip *



  • Les couches 13 à 15 n’étaient pas présentes pour les tests acoustiques et ne sont donc pas prises en compte dans les données acoustiques, thermiques et physiques

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 82 | RA 76 | RA,tr 68
  • Performance en absborption
    1,00
  • Epaisseur totale
    1148 mm
  • Poids total
    101,60 kg/m²

TP90-DK140-UArena-Bis

  • Plateaux perforés 90/500
  • Isolant absorbant laine de verre ép. 30 mm
  • Isolant phonique laine de roche ép. 100mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Pare vapeur bitumineux fixé mécaniquement
  • Amortisseur acoustique
  • Isolant laine de roche ép. 200mm 40kg/m³
  • Poteaux en acier
  • Panne métallique
  • Tôle d’acier nervuré ép. 1 mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques Phonotech DK140

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 55 | RA 50 | RA,tr 43
  • Performance en absborption
    Alpha W : 0,70
  • Epaisseur totale
    217 mm
  • Poids total
    47,71 kg/m²

TP90-DK80S-Lille

  • Plateaux perforés 90/500
  • Isolant laine de verre 90mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK80
  • Géotextile
  • Membrane d’étanchéité PVC 1,2mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 56 | RA 53 | RA,tr 48
  • Epaisseur totale
    287 mm
  • Poids total
    70,09 kg/m²

TP90-RW-DK80S

  • Plateaux perforés 90/500
  • Isolant laine de roche 100mm
  • Isolant laine de roche 60mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK80
  • Géotextile
  • Membrane d’étanchéité PVC 1,2mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 58 | RA 56 | RA,tr 51
  • Epaisseur totale
    306 mm
  • Poids total
    82,60 kg/m²

TP90-RW-DK80-PB

  • Plateaux perforés 90/500
  • Isolant laine de roche 100mm
  • Isolant laine de roche 160mm
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK80
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Géotextile
  • Membrane d’étanchéité PVC 1,2mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 54 | RA 49 | RA,tr 41
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    254 mm
  • Poids total
    47,6 kg/m²

TP160-DK40

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK40

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 56 | RA 50 | RA,tr 43
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    264 mm
  • Poids total
    48,81 kg/m²

TP160-DK60

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK60

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 58 | RA 53 | RA,tr 45
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    284 mm
  • Poids total
    50,29 kg/m²

TP160-DK80

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK80

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 61 | RA 54 | RA,tr 46
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    304 mm
  • Poids total
    51,77 kg/m²

TP160-DK100

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK100

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 54 | RA 49 | RA,tr 41
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    324 mm
  • Poids total
    53,26 kg/m²

TP160-DK120

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK120

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 64 | RA 58 | RA,tr 50
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    344 mm
  • Poids total
    54,74 kg/m²

TP160-DK140

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK140

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 64 | RA 58 | RA,tr 50
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    344 mm
  • Poids total
    54,74 kg/m²

TP160-DK160

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK160

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 65 | RA 59 | RA,tr 51
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    384 mm
  • Poids total
    57,71 kg/m²

TP160-DK180

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK180

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 65 | RA 59 | RA,tr 51
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    404 mm
  • Poids total
    59,20 kg/m²

TP160-DK200

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK200

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 65 | RA 59 | RA,tr 52
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    424 mm
  • Poids total
    59,53 kg/m²

TP160-DK220

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK220

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 61 | RA 56 | RA,tr 48
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    304 mm
  • Poids total
    50,53 kg/m²

TP160-DK80DF

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Panneaux agglomérés CTBH P5 ép. 22 mm
  • Panneaux acoustiques PHONOTECH DK80 Double Foam

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 54 | RA,tr 46
  • Performance en absborption
    Alpha W : 0,95
  • Epaisseur totale
    280 mm
  • Poids total
    57,38 kg/m²

TP160-FC-DK80

  • Plateaux perforés 160/600
  • Isolant laine de verre basse densité
  • Plaques de plâtre FERMACELL ép. 18mm
  • Panneaux acoustiques PHONOTECH DK80

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 51 | RA 47 | RA,tr 39
  • Epaisseur totale
    200 mm
  • Poids total
    43,38 kg

SD106-DK40

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK40

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 52 | RA 49 | RA,tr 43
  • Epaisseur totale
    210 mm
  • Poids total
    44,59 kg/m²

SD106-DK60

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK60

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 54 | RA 49 | RA,tr 42
  • Epaisseur totale
    230 mm
  • Poids total
    46,07 kg

SD106-DK80

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK80

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 56 | RA 52 | RA,tr 47
  • Epaisseur totale
    250 mm
  • Poids total
    47,55 kg/m²

SD106-DK100

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK100

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 58 | RA 54 | RA,tr 48
  • Epaisseur totale
    270 mm
  • Poids total
    49,04 kg/m²

SD106-DK120

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK120

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 55 | RA,tr 49
  • Epaisseur totale
    290 mm
  • Poids total
    50,52 kg

SD106-DK140

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK140

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 56 | RA,tr 50
  • Epaisseur totale
    310 mm
  • Poids total
    52 kg/m²

SD106-DK160

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK160

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 56 | RA,tr 50
  • Epaisseur totale
    330 mm
  • Poids total
    53,49

SD106-DK180

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK180

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 56 | RA,tr 50
  • Epaisseur totale
    350 mm
  • Poids total
    54,98 kg/m²

SD106-DK200

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK200

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 56 | RA,tr 50
  • Epaisseur totale
    370 mm
  • Poids total
    55,31 kg/m²

SD106-DK220

  • Tôles acier nervurées 106-250-750
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK220

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 58 | RA,tr 53
  • Epaisseur totale
    521 mm
  • Poids total
    97,64 kg/m²

SDP150-RW-PB-DK180-PB

  • Tôles acier nervurées perforées 150 mm
  • Isolant Rockwool Rinoxx 100 mm
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux agglomérés CTBH P5 ép.22mm
  • Panneaux acoustiques PHONOTECH DK180
  • Panneaux agglomérés CTBH P5 ép.22mm

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 48 | RA 44 | RA,tr 37
  • Epaisseur totale
    91 mm
  • Poids total
    31,52 kg/m²

W-DK40

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK40

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 49 | RA 45 | RA,tr 38
  • Epaisseur totale
    101 mm
  • Poids total
    12,45 kg/m²

W-DK60

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK60

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 51 | RA 46 | RA,tr 39
  • Epaisseur totale
    121 mm
  • Poids total
    34,21 kg/m²

W-DK80

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK80

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 53 | RA 49 | RA,tr 42
  • Epaisseur totale
    141 mm
  • Poids total
    35,69 kg/m²

W-DK100

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK100

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 55 | RA 51 | RA,tr 44
  • Epaisseur totale
    161 mm
  • Poids total
    37,18 kg/m²

W-DK120

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK120

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 56 | RA 53 | RA,tr 46
  • Epaisseur totale
    181 mm
  • Poids total
    38,66 kg/m²

W-DK140

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK140

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 57 | RA 53 | RA,tr 46
  • Epaisseur totale
    201 mm
  • Poids total
    40,14 kg/m²

W-DK160

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK160

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 57 | RA 53 | RA,tr 46
  • Epaisseur totale
    221 mm
  • Poids total
    41,63 kg/m²

W-DK180

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK180

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 58 | RA 54 | RA,tr 47
  • Epaisseur totale
    241 mm
  • Poids total
    43,12 kg/m²

W-DK200

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK200

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 58 | RA 54 | RA,tr 48
  • Epaisseur totale
    261 mm
  • Poids total
    43,45 kg/m²

W-DK220

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK220

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 59 | RA 57 | RA,tr 53
  • Epaisseur totale
    322 mm
  • Poids total
    81,81 kg/m²

W-MP-CP-DK220DF

  • Charpente en bois
  • Plaques MULTIPLEX ép.22mm
  • Panneaux CETRIS ép.16mm
  • Panneaux agglomérés CTBH P5 ép. 22mm
  • Panneaux acoustiques PHONOTECH DK220 Double Foam

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 45 | RA 41 | RA,tr 34
  • Epaisseur totale
    171
  • Poids total
    73,34

W-DK40-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK40
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 45 | RA 43 | RA,tr 36
  • Epaisseur totale
    183
  • Poids total
    85,76

W-FC12-DK40-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 12 mm
  • Panneaux acoustiques PHONOTECH DK40
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 51 | RA 48 | RA,tr 42
  • Epaisseur totale
    187
  • Poids total
    89,90

W-FC16-DK40-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 16 mm
  • Panneaux acoustiques PHONOTECH DK40
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 47 | RA 42 | RA,tr 35
  • Epaisseur totale
    181
  • Poids total
    74,55

W-DK60-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK60
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 49 | RA 46 | RA,tr 40
  • Epaisseur totale
    193
  • Poids total
    86,97

W-FC12-DK60-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 12 mm
  • Panneaux acoustiques PHONOTECH DK60
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 53 | RA 50 | RA,tr 44
  • Epaisseur totale
    197
  • Poids total
    91,11

W-FC16-DK60-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 16 mm
  • Panneaux acoustiques PHONOTECH DK60
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 49 | RA 44 | RA,tr 38
  • Epaisseur totale
    201
  • Poids total
    76,03

W-DK80-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Panneaux acoustiques PHONOTECH DK80
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 49 | RA 47 | RA,tr 43
  • Epaisseur totale
    213
  • Poids total
    88,45

W-FC12-DK80-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 12 mm
  • Panneaux acoustiques PHONOTECH DK80
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 54 | RA 51 | RA,tr 46
  • Epaisseur totale
    217
  • Poids total
    92,59

W-FC16-DK80-TI

  • Charpente en bois
  • Panneaux agglomérés CTBH P5 ép. 19mm
  • Plaque fibrociment ép. 16 mm
  • Panneaux acoustiques PHONOTECH DK80
  • Sous-toiture
  • Lattage
  • Tuiles

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 64 | RA 62 | RA,tr 57
  • Epaisseur totale
    82 mm
  • Poids total
    28,23 kg/m²

C100-DK40B

  • Plaque de béton ép. 100 mm
  • Pare-vapeur
  • Panneau acoustique PHONOTECH DK40
  • Etanchéité bitume

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 67 | RA 65 | RA,tr 60
  • Epaisseur totale
    92 mm
  • Poids total
    29,44 kg/m²

C100-DK60B

  • Plaque de béton ép. 100 mm
  • Pare-vapeur
  • Panneau acoustique PHONOTECH DK60
  • Etanchéité bitume

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.

  • Abaissement acoustique (dB)
    Rw 69 | RA 67 | RA,tr 62
  • Epaisseur totale
    112 mm
  • Poids total
    31,00 kg/m²

C100-DK80B

  • Plaque de béton ép. 100 mm
  • Pare-vapeur
  • Panneau acoustique PHONOTECH DK80
  • Etanchéité bitume

Nos systèmes acoustiques ont été testés volontairement sans pare-vapeur ni étanchéité afin de laisser pleine liberté sur le choix du matériau et leur emplacement. L’ajout de ces couches supplémentaires ne fera qu’augmenter les performances d’abaissement acoustique du système.
